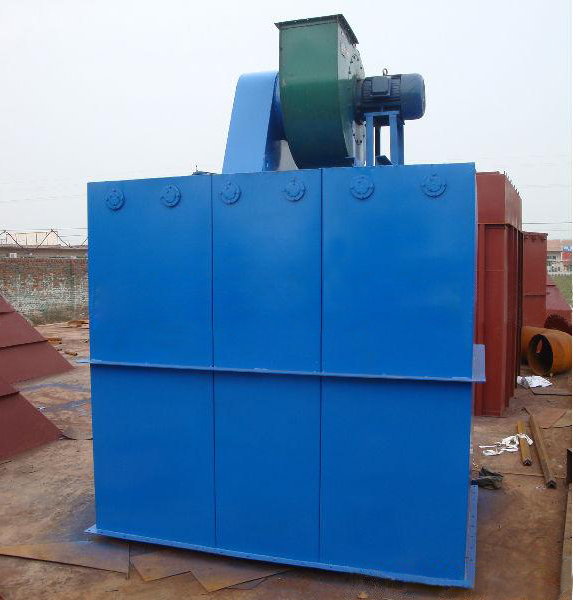

水泥厂用UF系列单机除尘器机组

UF系列单机袋式除尘器，全称“单一机组袋式除尘器(Uni-Flite)”，国内也称“小单机”，是引进美国富乐公司的技术产品之一，由于该产品的结构紧凑简单，自投入市场以来，很快被许多工业部门采用。

一、结构及工作原理

UF系列单机袋式除尘器的结构如图7-1所示，主要由风机、摇动机械、袋室和滤袋等部件组成。分三种组装形式：底部带灰斗型、底部敞开型和底部带灰箱型（分别见图7-2a、b、c）。有2号～7号六个单机规格和各种单机组成，不论组装形式和规格大小，其图7-1部分的结构组成和原理都是相同的。

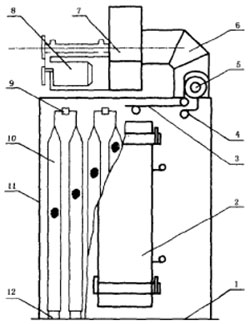

图7-1 UF系列单机袋式除尘器的结构图
1-下花孔板；2-检修门；3-摇动连杆；4-曲轴；5-摇动电机；6-出风管；7-风机；
8-风机电机；9-摇动轴；10-滤袋；11-壳体；12-滤袋套箍

滤袋一般采用729涤纶除尘布袋或涤纶针刺毡，缝制成三袋联体袋（也称三联袋），底部缝有弹性环使其能直接卡入花板孔中，顶部缝有相同材料的挂带使其能将滤袋张紧和吊挂在摇杆上（见图7-3）。过滤形式为内滤式。工作时含尘气体由滤袋下口进入内部；过滤后的清洁气体经袋室由排风机排入大气，清灰时先停止过滤工作，再启动摇动清灰机构进行清灰。

UF系列单机袋式除尘器的清灰方式是摇动清灰，其工作原理不同于机械清灰中的振动清灰和摇动清灰，而是通过摇动轴的往复摇动给滤袋一个轴线方面的往复力，滤袋又将这一往复力转换成径向的抖动运动（见图7-4），其抖动的幅度和频率取决于布袋的长度、摇动轴半径和频率等参数。当这些参数配合较好时，其抖动力具有大值，足以清除滤料上的粉尘。显然在过滤状态时，由于滤袋受气流的压力而呈柱状，摇动轴的往复运动就不能转换成滤袋的径向抖动，这就是它必须停机清灰的道理之一。

图7-2 UF系列单机袋式除尘器的三种组装形式
(a)UF(STD)；(b)(FM)；(c)(FB)

图7-3 滤袋张紧和吊挂方式　　　　　图7-4 滤袋抖动运动

1、UF单机袋式除尘器的技术参数和辅助设备

处理风量：2040，大2720m³/h

运动阻力：1500～1900Pa(见表7-2)

过滤面积：37.2m²

过滤速度：0.9～1.2m/min

滤袋材料：729涤纶布

清灰时间：120s(其中60s为风机惯性时间，30s为摇动时间，30s为沉降时间)

风机型号：110IE（转化Fuller风机）

全压：2077Pa

流量：2830m³/h

摇动电机型号：YCJ-71

功率：0.5kW

2、测试时间

用含湿量0.85%的水泥窑灰，用圆盘喂料机计量粉尘喂入量。

3、测试时的进口浓度和排放浓度

进口浓度：70g/m³（标）＝64g/m³

排放浓度：61.28mg/m³（标）＝56.34mg/m³

除尘效率：99.91%

以上测试数据说明，UF系列单机袋式除尘器的清灰效果明显，当除尘阻力达到1500Pa时，清灰后迅速降到50～80Pa。停机清灰时间设定2min，其中1min为风机惯性停转时间（实测28s），清灰时间30s（实测摇动10s后即可达到明显效果），粉尘沉降时间30s（有些场合取消这一时间）。
