L型滤芯式除尘器采用了折叠滤芯式结构形式，滤料采用微孔薄膜复合滤料，因而具有独特的技术性能及运行可靠等优点，适合物料回收除尘及空气过滤之用。
① L系列滤芯除尘器，由单元体（箱体）1～8只组成，可根据具体要求灵活地任意组合，单元体本身就是一台完整的除尘器，可以单独使用。
② L系列滤芯除尘器配备有多种规格（过滤面积）和不同滤料，适用于不同粉尘性质、温度、含尘浓度0.5～5.0g/m3的气体除尘或空气过滤，除尘效率达99.99%。
③ L系列滤芯除尘器配备有多种安装结构形式，可根据实际情况选用。
④ 滤料采用微孔薄膜复合滤料，实现了表面过滤，清灰容易，阻力小，具有运行稳定性及技术可靠性。
除尘器一般为负压运行，含尘气体由进风口进入箱体，在滤芯内负压的作用下，气体从筒外透过滤料进入筒内，气体中的粉尘被过滤在滤料表面，于净气体进入 清洁室从出风口排出。当粉尘在滤料表面上越积越多，阻力越来越大，达到设定值时（也可时间设定），脉冲阀打开，压缩空气直接吹向滤筒中心，对滤芯进行顺序 脉冲清灰，恢复低阻运行。
滤芯的规格性能见表。
|
滤芯规格及参数
|
|||||
|
外形尺寸(外径×高)/mm
|
ф350×660(LW型)或1000(LL型)
|
||||
|
折数/折
|
88
|
130
|
150
|
200
|
|
|
过滤面积/(m3/只)
|
高660
|
5.8
|
8.5
|
9.9
|
13
|
|
高1000
|
8.8
|
13
|
15
|
20
|
|
|
处理风量/(m2/h)
|
高600
|
210
|
308
|
356
|
475
|
|
高1000
|
316
|
468
|
540
|
720
|
|
|
适用含尘浓度/(g/m3)
|
＜5.0
|
＜3.0
|
1.0
|
0.5
|
|
| 注：处理风量为在过滤风速0.6m/min情况下。 | |||||
滤芯在除尘室的布置方式为卧式布置时性能见表13—20，立式布置时性能见表13—21。
|
表13—20 LW型单元体性能参数
|
||
| 性能 |
四列
|
三例
|
| △滤芯数n/只 |
16
|
12
|
| △处理风量/(m3/h) |
3300～9000
|
2500～6800
|
| 过滤风速/(m/min) |
0.4～0.7
|
0.4～0.7
|
| 含尘浓度/(g/m3) |
0.2～2
|
0.2～2
|
| 设备阻力/Pa |
700～1000
|
700～1000
|
| 除尘效率/% |
99.99
|
99.99
|
| △喷吹耗气量/(m3/h) |
0.6～1.0
|
0.45～0.7
|
| 注：1、组合体时带“△”的参数，乘以n即可。 2、每单元体横向为双排，滤筒为2只串联。 3、压缩空气压力为0.5～0.7MPa。 |
||

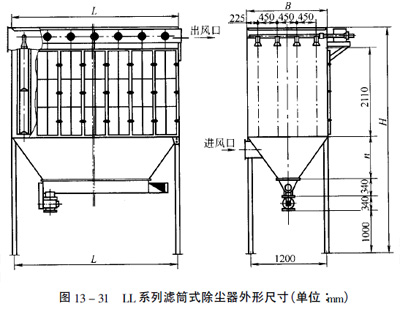

LL系列滤芯除尘器主要外形尺寸及安装尺寸见图13—31和表13—22。
| 性能 | 排列数量 | ||
| 单排筒数 m 只 | 3只 | 4只 | 5只 |
| 箱体室数 n | 4～10 | 4～10 | 4～10 |
| 箱体室数 L=20+550n/mm | |||
| 箱体宽度 B=40+450n/mm | |||
| 螺旋输送机长度（内口）L/mm | 500n—920 | 500n—1370 | 500n—1820 |
| 灰斗高度 h/mm | 750 | 1100 | 1500 |
| 进风口中心位置 b/mm | 280 | 300 | 350 |
| 出风口高度 A/mm | 4790 | 5140 | 5540 |
| 除尘器总高 H/mm | 5040 | 5390 | 5790 |
