脉冲布袋除尘器用于含尘空气的粉尘分离，使含尘空气经过滤介质得到净化，以满足现代化环保要求，该设备的清灰系统采用电子脉冲控制。脉冲宽度及周期调节灵活，具有噪音小、电耗低、操作方便等优点。广泛适用于粮食、饲料、建材、化工、冶金、医药等行业的通风除尘及粉尘回收。
1.0 除尘器概述
除尘器系统采用负压设计，除尘器系统包含圆形壳体、高精度高品质的覆膜滤袋、笼架、脉冲喷吹系统、旋转下料阀、膨胀式真空切断阀门、控制器及仪表电气等整套部件，使除尘器具有完善、先进的过滤、收集功效。
该除尘为室外放置类型。选用脉冲清灰方式来清除除尘布袋在工作时的集尘，由于脉冲清灰效率高，是被普遍认同、接受的一种成熟的清灰方式，使用高效高分子覆膜滤袋，相比传统滤袋除尘器，同时保证在平稳的压差下的高精度过滤。
2.0 部件描述
2.1 壳体结构
2.1.1 花板
花板采用厚度为6mm的碳钢，有加强筋，操作中有很强的抗弯折能力。花板孔的加工过程严格，满足精度要求，花板孔的切口处理也有极严格的工艺要求，确保花板和除尘布袋完美的密合在一起。花板与壳体焊合在一起，杜绝粉尘漏过。
2.1.2 净气室
净气室模块包括花板，清灰系统及检修门。净气室模块设计为工厂预装件，以确保安装精确匹配及无泄漏焊接。
2.1.3 含尘气室
含尘气室为除尘器下部壳体模块，模块内含滤件，范围从灰斗顶部直至花板。含尘气室模块配加强筋以保证在设计压力下工作，此为工厂预装件，以确保安装精确匹配及无泄漏焊接。
2.2滤件
顶装式弹簧涨圈口滤袋
MC脉冲除尘器采用顶装式弹簧涨圈口形式，能充分保证滤袋与花板之间的密封性。同时，采用这种结构，使安装与拆卸滤袋更为方便，无须特殊工具。采用特殊的高分子覆膜滤袋，在正常操作条件下，提供稳定而长时间的使用寿命。
2.3脉冲喷吹系统
2.3.1 喷吹管
脉冲喷吹清灰即反吹气体脉冲直接从每个滤袋中心顶部喷吹下来，将聚集在滤袋表面的粉尘清除。在线气体脉冲形成瞬间“冲击波”和文丘里效应，可以有效地使滤袋外表面的聚集物松动滑落，这样该过滤单元可以比其他系统有更高的气布比。同时这种设计降低了维修费用，同时防止气流波动，保证过滤效率，延长滤袋寿命。
2.3.2 脉冲气包
脉冲气包是与脉冲阀、电磁阀、安装板以及其它零件一起提供的。气包由碳钢钢管加工而成，确保使用寿命；同时该气包经过工厂严格测试，确保阀门工作正常并且没有任何泄漏现象。

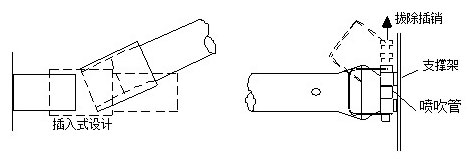

2.3.3 分体式吹管组
分体式吹管组使用特别开发的固定夹，可以保证吹管口与滤件精确的对中度。特殊的吹管连接组件，确保良好的支撑和精确的对中度。
2.3.4 1-1/2” (48mm)膜片式脉冲清灰阀
选用双膜片阀，经过专家设计，将提供比普通单膜片阀更高的清灰效率。由于清灰效果加强，效率提高，清灰次数便减少了，这样即节省反吹气体，又可延长滤袋寿命。高品质和可靠性的脉冲阀，寿命100万次以上。
2.4 控制器及仪表电气
时序清灰控制器能自动控制脉冲阀的清灰，又可手动设定清灰时间与间隔。控制器使用电压为220V。控制脉冲时间为30 to 350ms可调，脉冲间隔为5sec to 180 sec 可调。
控制系统包括在客户的DCS系统之内，具体步骤参见相关的顺控表和控制描述。

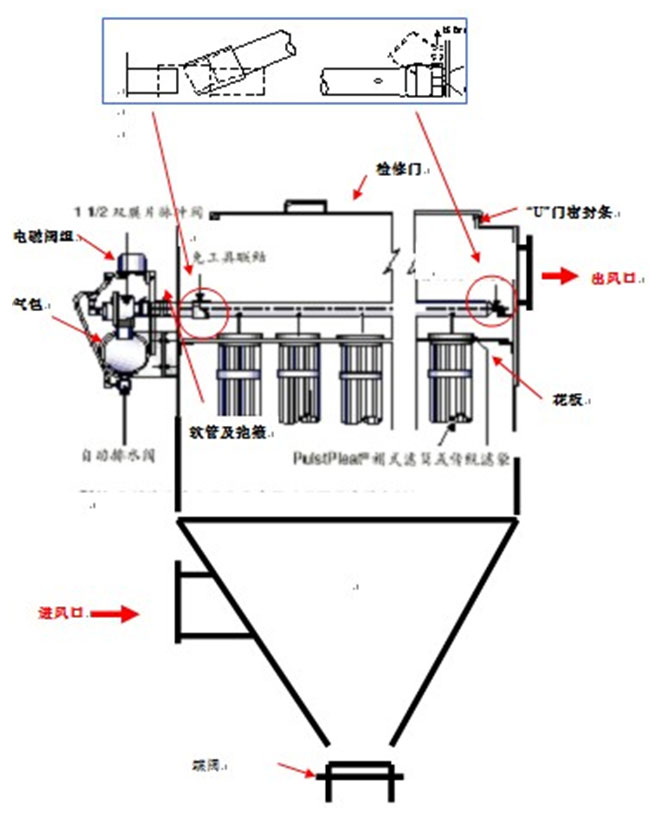

4.0除尘器及主要配置示意图
