<>
<>
除尘器设备中钢结构约占整个设备重量的70%以上，因而正确合理的选用钢结构的材质 (钢种）和规格，对设备的投资，工程质量与建设进度》都有很大的影响。
1.材质
在工业与民用建筑业，对钢结构材质的要求，在各种规范、规程设计手册中都有比较详细 具体的规定；结合这些多年来长期科学的实践经验基础上制定的规定，来考虑除尘设备的选材 是合适的。首先除尘设备没有很大的垂直荷重，比一般的工业建筑要小得多，也没有高层建筑 巨大的水平风力和地震力，也不会产生在使用期间达几百万次的疲劳应力和频率很高的麄动 力》大型除尘设备内无论是正压式或负压式大不超过7000?8000Pa (即0. 007?0. 008MPa),连低压容器也够不上，设备能承受带尘气体温度都小于3001C,再大则须增设冷 却器，或加混合冷风装S.否则布袋也受不了。鉴于以上情况除尘设备中的钢结构可采用一般 常用的碳素钢Q235钢即可。
Q235钢又分为A、B、C、D四个等级，除尘设备采用A级或B级即可；A级和B级的 化学成分和力学性能基本相同，区别是A级不要求做冲击试验，而B级要用常温冲击试验及 V形缺口试验，主要是控制其韧性。从冶炼脱氧方法上又可分成三种不同的钢即沸腾钢（F)半镇静钢（b)及镇静钢（Z)。镇静钢的优点是强度、韧性、冷脆敏感性、可焊性均优于沸腾钢，可在冲击荷载及低温区 域（当地低设计气温在15*C以下）使用。沸腾钢脱氧未净的杂质，但塑性较好，可以用碱性焊条施焊。我国近年来冶炼方法不断提 高改进，在除尘结构中使用是可以保证安全的。
在选择除尘设备的钢种要考虑的问题：在多个滤袋室的设备中其室和室，室和外界的隔板 会受到压和无压的两种状态，使壁板及加强构件产生反复应力，灰斗中也会有类似影响。此外 在室外设计温度较低的地区（我国北方）宜采用B类钢。
根据经验，一般钢板材厚度不超过20mm,工型钢、槽钢、角钢厚度不超过12mm,在钢 结构设计规范（GBJ 17)中属于比较好类，设计强度不准减。以下是我们建议的除尘器各部位 选用的钢种钢号。
①滤袋室箱体壁板、灰斗壁板、筘体与灰斗间的承上启下的承重梁，采用Q235B(b、Z)钢。
②滤袋中的立椎、梁、内撑杆、壁板内外加劲杆或肋，灰斗内外加劲杆，内撑杆以及支 承滤袋室的下部框架、立柱、柱间支撑、平台梁、梯子、铺板等均可采用Q235A(F、b、Z)钢。
③地脚螺栓，一般属设备附件，与设备一起供货，采用Q235B钢，其标准见GB 799。
2.规格
近年来国民经济持续快速发展，冶金工业在产品数量及质量上有很大提高，产品的规格和 品种也增多不少，过去在除尘设备的钢结构中常用普通的工、槽、角、板来制作，现在可用轧 制的H型钢和冷弯型钢替代，这些产品在市场上可以随时买到。
轧制H钢与过去用三块板焊接而成的所谓焊接H型钢相比，其优点是省去四条主焊缝，焊接残余应力小，无须焊缝质量检验，无须焊后校直变形，制作成本可节省30%左右，在除 尘设备中可广泛用在下部框架之立柱、横梁、平台次梁及滤袋室中的立柱及横梁等部位。
冷弯型钢在我国生产已有数十年的历史，过去使用者少，不被人认识，近年来已有发展。 冷弯型钢壁薄，做成封闭方形或矩形，刚性好，抗扭性好，两头一封使之单面腐蚀，单面涂 装，其开口型钢可用作滤袋室壁板的加劲、检修门及门框等。其闭口型钢可用于滤袋室内支撑 及灰斗支撑等。国外甚至用大型闭口方钢来做下部框架之立柱及柱间支掙。冷弯薄壁型钢比原 有普通型钢可节省钢材量15%?25%。
冷弯型钢如遵照规范设计的构件，通常是以薄板局部失稳而达到破坏极限，故不必使用强 度较高的钢种，仍采用Q235A或B钢为宜，其技术条件见GB 6725。但必须做冷弯弯心试验。 制作时须制订合理的焊接工艺。
3.Q235钢的主要技术性能

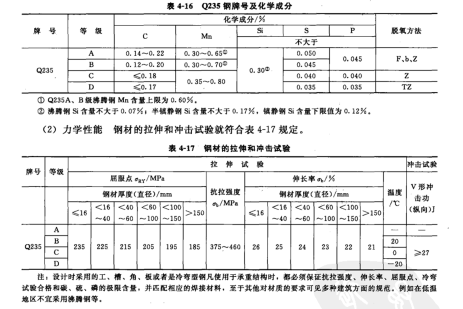

(1)钢的牌号和化学成分（熔炼分析）应符合表4-16规定。
