DMCC型仓顶脉冲袋式除尘器，按仓顶工作要求设计简化了结构，气体处理能量大，净化效果好，性能稳定，运行可靠的特点。与机械振动式仓顶除尘器相比，还具有滤袋使用寿命 长，无机械运动磨损件等特点。适宜布置在各种粉料贮存库的顶部，用于捕集各种细小干燥的 非纤维粉尘。是筒库除尘的常用设备。
1.仓顶脉冲袋式除尘器的结构

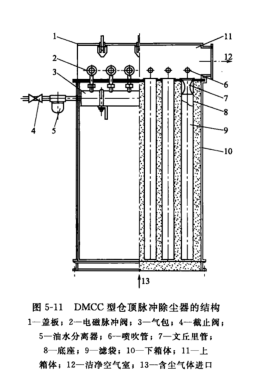

DMCC型仓顶脉冲除尘器的基本结构见图5-11。仓顶脉冲除尘器由以下几个部分组 成：①上箱体，包括盖板、排气口等组成；②下箱体，包括机架、滤袋组件等；③清灰 系统，包括电磁脉冲阀、脉冲发生器等。
2.工作原理
含尘空气由除尘器底下进入除尘箱体 中，颗粒较粗的粉尘靠其自身重力向下沉 降，落人灰仓，细小粉尘通过各种效应被吸 附在滤袋外壁，经滤袋过滤后的净化空气通 过文丘里管进人上箱体从出气口排出，被吸 附在滤袋外壁的粉尘，随着时间的增长，越 积越厚，除尘器阻力逐渐上升，处理的气体 董不断减少。为了使除尘器经常保持有效的 工作状态，使压力损失保持在一定的范围 内，就需要清除吸附在袋壁外面的积灰。
清灰过程是由控制仪按规定要求对各 个电磁脉冲阀发出指令，依次打开阀门，
顺序向各组滤袋内喷吹髙压空气，于是，
气包内压缩空气经由喷吹管的孔眼穿过文 丘里管进人滤袋（称一次风），而当喷吹 的高速气流通过文丘里管-引射器的一刹那，数倍于一次风的周围空气被诱导同时进入袋 内（称二次风）。由于这一、二次风形成的一股与过滤气流相反的强有力逆向气流射人袋 内，使滤袋在一瞬间急剧实现收缩一膨胀一收缩，以及气流的反向作用，遂将吸附在袋 壁外面的粉尘淸除下来。由于清灰时向袋内喷吹的髙压空气是在几组滤袋间依次进行的， 并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的压力损失和被处理的含尘 气体量都几乎不变，这一点就是脉冲袋式除尘器的先进性之一。
3.主要技术参数和外形

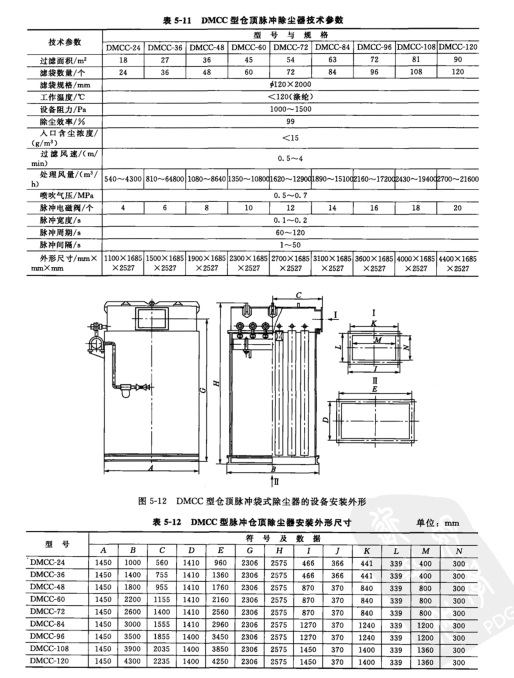

DMCC型脉冲袋式仓顶除尘器其主要技术参数见表5-11。在选型时应注意人口的粉 尘浓度。在技术性能上，透过滤袋的气流速度（即过滤风速）与气体的含尘浓度成反比。 因此，在确定过滤面积时，还须满足滤袋的聚（积）尘能力（即两次清灰期间滤袋单位 面积上大允许积尘数量）。一般来讲，聚（积）尘能力不大于400g/m2，也可以按下式 计算，即
聚（积)尘能力=人口气体含尘浓度X过滤风速X两次淸灰间隔时间
计算结果如超过聚（积）尘能力，应调整过滤风速，增加过滤面积。
DMCC型脉冲袋式仓顶除尘器设备安装外形见图5-12。
DMCC型脉冲袋式仓顶除尘器外形尺寸见表5-12。
