环隙喷吹袋式除尘器是在原有MC型脉冲袋式除尘器基础上改进的一种除尘设备。其结 构特点是具有环隙引射器，双膜片脉冲阀及快速拆卸的插接管组成的喷吹装置；靠自重及箱体 负压保持密封的上揭盖；采用高抗干扰的集成电路和可控硅无触点开关电控仪。

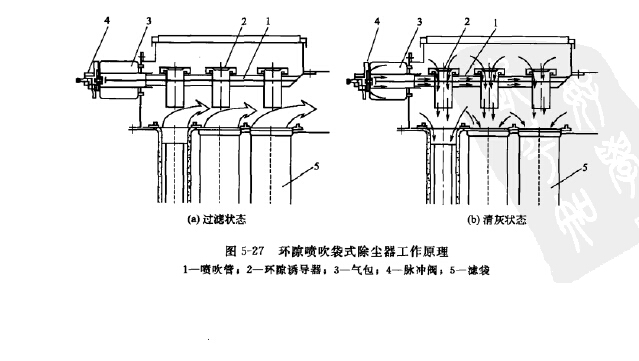

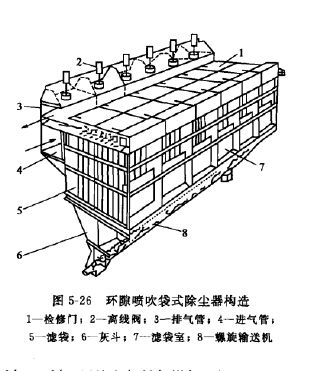

环隙喷吹袋式除尘器与中心脉冲喷吹袋式除尘器相似，如图5-26所示。其区别在于将中 心喷吹的文氏管用环隙诱导器代替。这种环隙诱导器实际上是一种环隙文氏管，它的顶部有一 圈与喷吹管相连接的环形通道，通道下部一条与喉口相通的环形细缝隙。图5-27为环隙喷吹 袋式除尘器的喷吹管和环隙诱导器工作示意。
清灰时通过喷吹管进人环形通道的压缩空 气，经环形缝隙向喉口喷人，同时诱导周围空 气一同赶往滤袋内，由于进入环形通道的压缩 空气是一股脉冲高压气流，因此，从狭窄缝隙 喷出的压缩空气和诱导产生的二次气流也是一 股脉冲气流。这种高速高压的脉冲气流作用在 滤袋上，产生瞬间的逆向流动，冲击滤袋，使 滤袋急剧鼓胀。当脉冲动作结束后，滤袋又恢 复正常过滤，滤袋处于吸瘪状态。这种滤袋经 几次脉冲动作，便产生几次胀、瘪过程，从而 将沉积在滤袋表面上的粉尘抖落，掉人灰斗，以达到淸灰目的。
由于环隙文氏管的喉口断面积比中心喷吹 文氏管的断面积大，在喷吹压力或通过风量相 同的情况下，前者诱导的空气量比后者大3?4 倍，而且其阻力仅为后者的（1/4)?（1/5)。通 过滤袋的过滤风速可比中心喷吹式除尘器提髙50%?60%，压缩空气量仅增加1/4。
环隙诱导器是环隙喷吹袋式除尘器的关键部件，所以对环隙诱导器的性能优劣成为评价环隙喷吹袋式除尘器的主要技术指标之一。
由带连接管环形通道的上体和起喷射管作用的下体组成，上下体之间有一狭窄的环形缝 隙。清灰时压缩空气切向进入引射器的环形通道，并以声速由环形缝隙喷出，从而在引射器上 部形成一个真空诱导二次气流。使滤袋急剧膨胀，造成冲击振动，实现对滤袋的脉冲淸灰。
由于采用了环隙引射器，其过滤风速比MC型脉冲袋式除尘器提高30%左右，处理风量 也随之增加《
它由阀体、中阀体、阀盖、主膜片及控制膜片组成。压缩空气进人脉冲阀室，同时通过节 流孔分别流人各室中，各室的气压因电磁阀处于关闭状态而保持相等，此时控制膜片右侧及主 膜片右侧的受压面积都大于左侧，加上弹簧的作用，使放气口及输出口分别被关闭，滤袋得不 到喷吹。当电控仪发出信号时，电磁阀开启控制膜片右侧室的压缩空气经电磁阀排人大气，其 压力低于控制膜片左侧室，使控制膜片向右移动而开启放气口，主膜片右侧室的压缩空气由此 排入大气，其压力低于主膜片左侧室，使主膜片向右移动，压缩空气由主膜片左侧室向输出口 喷出，使滤袋得到喷吹。
(1)压力损失小即在同样压力损失条件下能处理更多的废气量。这主要是环隙引射器阻 力比文氏管引射阻力低，其次是喷吹装置的淸灰能力强，使滤袋的阻力保持在较低值，使得除 尘器的总阻力大大降低。
(2)过滤风速高因其阻力较小，与脉冲袋式除尘器相比，它的过滤风速可提高30%左 右，处理风景也相应增加。
(3)压缩空气消耗量比脉冲袋式除尘器大25%左右。
(4)环隙喷吹袋式除尘器要求气源质量比较严格，一般在压缩空气人口要加空气过滤器， 以去掉气源中的冷却水、油分等杂质，保证环隙诱导器喷口不被堵塞。
(5)技术性能环隙喷吹脉冲袋式除尘器主要技术参数如下。
①滤袋规格。直径奵10?160mm，长度2000?4000mm。
②过W速度。1. 2~2. Om/min,大 2. 5m/min。
③使用温度。常温滤袋120P，高温化纤滤袋200X；。
④允许人口含尘浓度。30? 60g/m3。
⑤排放含尘浓度。
⑥设备运行阻力。
