电袋复合式除尘器是利用静电力和过滤方式相结合的一种复合式除尘器。
一、电袋复合式除尘器分类
复合式除尘器通常有三种类型。

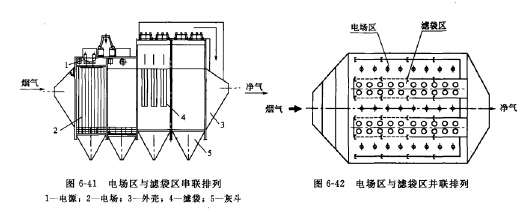

串联复合式除尘器都是电区在前，袋区在后如图6-41所示，串联复合也可以上下串联， 电区在下，袋区在上气体从下部引人除尘器。
前后串联时气体从进口喇叭引人，经气体分布板进人电场区，粉尘在电区荷电进人部分被 收下来，其余荷电粉尘进人滤袋区，滤袋区粉尘被过滤干净，纯净气体从滤袋的净气室，后 从净气管排出。
并联复合式除尘器电区、袋区并联如图6-42所示。
气流引人后经气流分布板进入电区各个通道，电区的通道与袋区的每排滤袋相间横向排 列，烟尘在电场通道内荷电，荷电和未荷电粉尘随气流流向孔状极板，部分荷电粉尘沉积在极 板上，另一部分荷电或未荷电粉尘进入袋区的滤袋，粉尘被吸附在滤袋外表面，纯净的气体从滤袋内腔流人上部的净气室，然后净气排出。
混合复合式除尘器是电区、袋区混合配 置如图6-43所示。
在袋区相间增加若干个短电场，同时气 流在袋区的流向从由下而上改为水平流动。 粉尘从电场流向袋场时，在流动一定距离 后，流经复式电场，再次荷电，增强了粉尘 的荷电量和捕集量。
此外，也有在袋式除尘器之前设置一台 单电场电除尘器，称为电袋一体化除尘器， 但应用比电袋复合式除尘器少。
