惯性除尘器是利用粉尘在运动中惯性力大于气体惯性力的作用，将粉尘从含尘气体中分 离出来，其结构简单，阻力较小，但除尘效率较低，一般常用于一级除尘。
惯性除尘器按结构形式可分为碰撞式惯性除尘器和回流式惯性除尘器。

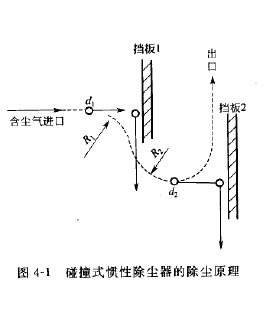

碰撞式惯性除尘器的特点是用一个或多个挡板阻 挡含尘气流，使气流中的尘粒分离出来□图4-1是含 尘气体冲击在两块挡板上时的除尘原理。含尘气体以 —定的进口速度冲击到挡板1上，具有较大惯性力的 大尘粒被分离捕集。小尘粒则随气流绕过挡板1，由 于挡板2的作用，使气流转向，小尘粒借助离心力和 惯性力被分离捕集。因此*粉尘粒径越大，气流速度 越高*挡板板数越多和距离越小，除尘效率就越高，
但压力损失也越大。
回流式惯性除尘器的特点是把气流用挡板分割成小股气流。为使任意一股气流都有 同样的较小的回转半径及较大的回转角，可以采用各种挡板结构，典型的是百叶 挡板。
一般，采用挡板的长度为20mra，挡板与挡板之间的距离为挡板的倾角为30°左右，使气流回转角有150°左右□

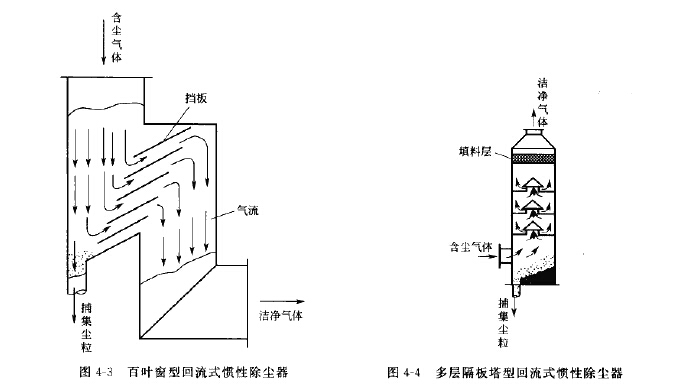

常见的回流式惯性除尘器有三种，图U为弯管型， 图4-3为百叶窗型，图4-4为多层隔板塔型^弯管型、百 " 叶窗型适用于安装在烟道上使用D多层隔板塔型主要用于
烟雾分离，它能捕集几微米粒径的雾滴。为了进一步提高捕 集更细小雾滴的捕集效率，在净化气体出口端，塔的顶部装 设一层填料层，由于填料层的材质、形状及高度的不同，压 力损失也不同.通常，压力损失为1000F&/在没有装填料层的多层隔板塔中，空塔速度为1?2m/s时，压力损失为200?300Pa,
