XLT/A型旋风除尘器的结构特点是具有向下倾斜的螺旋切线型气体进口，顶部为螺旋 形的导向板，导向板角度为15%另一个特点是筒体细长和锥体角较小，有利于提髙除尘 效率。
XLT/A塑旋风除尘器的处理气量和压力损失按下式计算：
Q^2E20nv}D2
(5-1)
C5-2)
式中Q—处理气暈，mVh, «——旋风圆筒个数；
v-进口气速* m/sj
D—一旋风圆筒直径，m；
AA^单个旋风除尘器的压力损失，Pa;
朽——温度为MX：)时含尘气体的密度，kg/m3;
?~阻力系数，X型为5. 5，Y型为5, 0。
XLT/A型旋风除尘器主要由旋风筒体、灰斗和蜗壳（或集风帽）组成t按筒体直径分 类有feOO?800nmi共11种规格。按筒体个数分类有单筒、双筒、三筒' 四筒、六筒等5种 组合.每种组合有两种排气形式，水平排气〈X型）和上部排气（Y型h对于X型双简组 合，另有正中进排气和旁侧进排气两种组合形式；X型单筒和三筒只有旁側进排气一种组合 形式；四筒和六简组合只有正中进排气形式。对于Y型各种组合，可采用X型中的任意一 种进气位置。筒体和蜗壳有右旋转和左旋转两种形式。

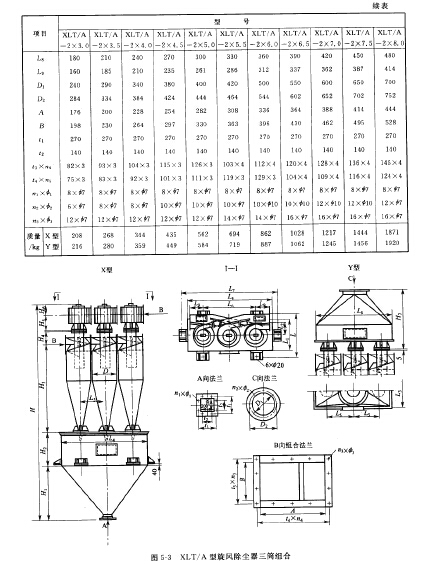

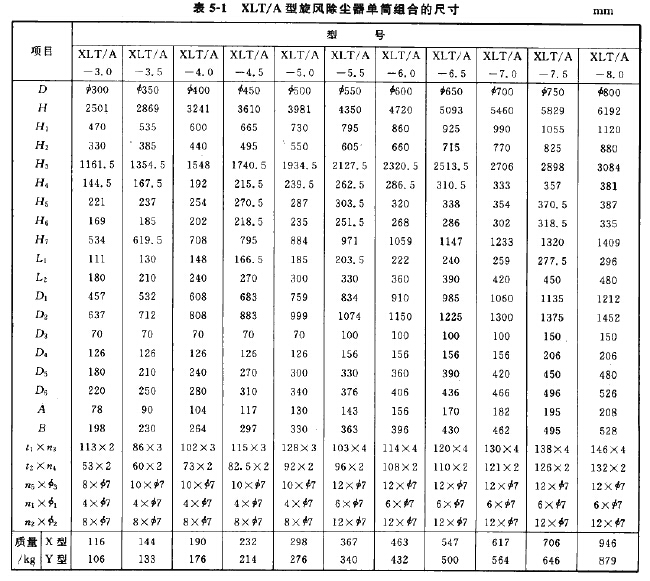

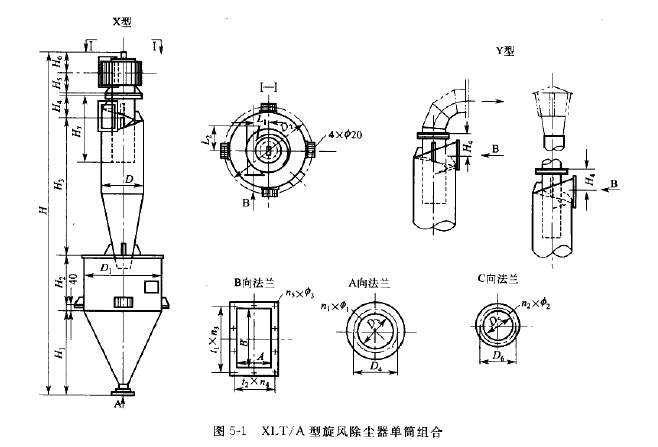

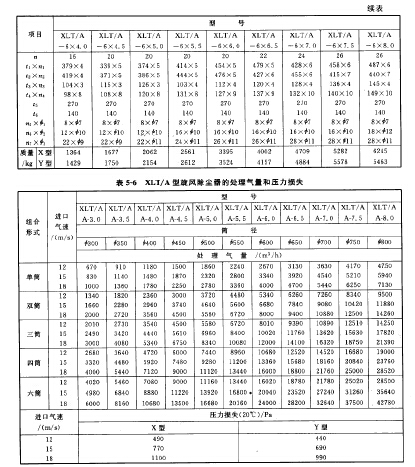

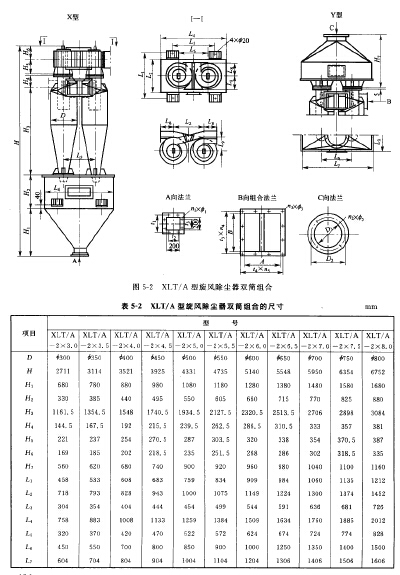

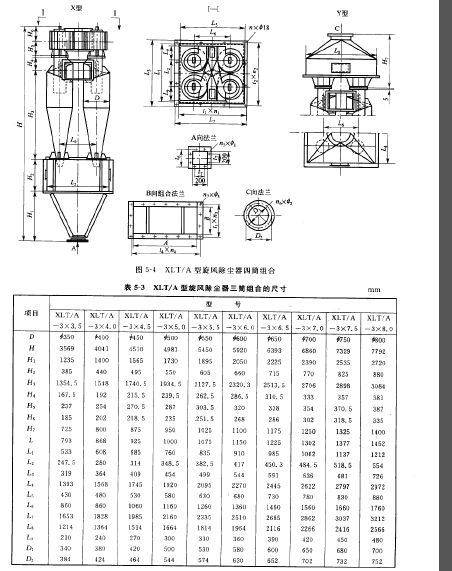

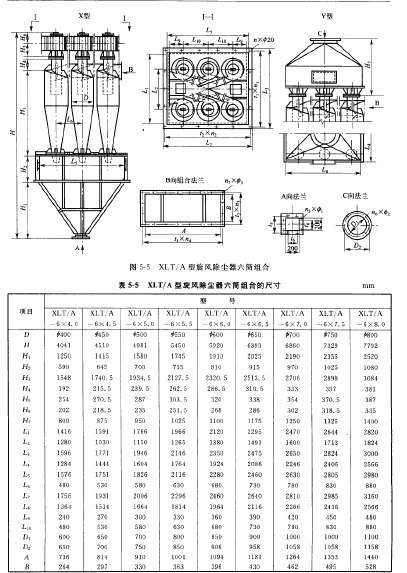

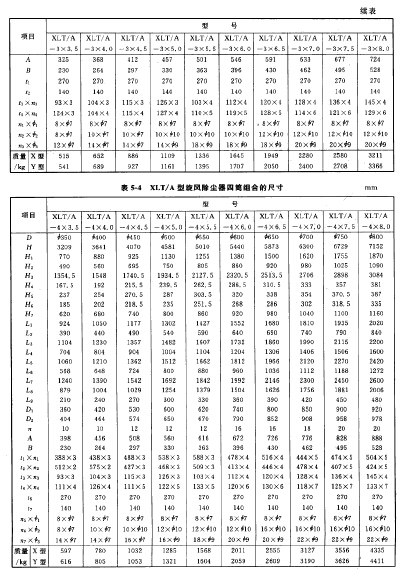

XLT/A型旋风除尘器的结构、组合尺寸、处理气量和压力损失分别见图5-1?图5-5和 表5-1?表
