扩散式旋风除尘器适用于捕集干燥的、非纤维性的颗粒状粉尘，特别适用于捕集5? l<Vm以下的颗粒状粉尘。
扩散式旋风除尘器的主要特点是筒身呈倒圆锥体，因而减少了 含尘气体自筒身中心短路到出口处的可能性。另一特点是装有倒圆 锥形的反射屏，防止两次气流将巳经分离下来的粉尘重新卷起，被 上升气流带出，因此能捕集较细颗粒粉尘和提高除尘效率。
反射屏的结构能提髙除尘效率，以四飞粉为试样，在进口气速 为21 m/s,进口气体含尘浓度为50g/ni3时，无反射屏的除尘效率 仅81%?86%,采用60°反射屏时，除尘效率为93%?反射 屏顶部的透气孔直径，以取0.05倍的筒体直径时除尘效率佳。 反射屏的压力损失为150Fa„
XLK型扩散式旋凤除尘器的处理气量和应力损失按下式计算：
Q=3600^Fj
单个除尘器处理气量，mVh； -进口气速，m/s?
-进口截面积，m2;
单个旋风除尘器的压力损失，Pa; -空气密度，kW;
阻力系数，t为
扩散式旋风除尘器的除尘效率，随着直径的增大而下降，以98%通过325目的滑石粉 为试样，在压力降lOOOPa时，始00mm直径的除尘效率约95%,打00mm直径的除尘效率 约 90%.
(1)单筒XLK型扩散式旋风除尘器
单筒XLK型扩散式旋风除尘器有直径为纟150?700mm等10种规格fl进气口结构形式 分左旋转和右旋转方向。 .

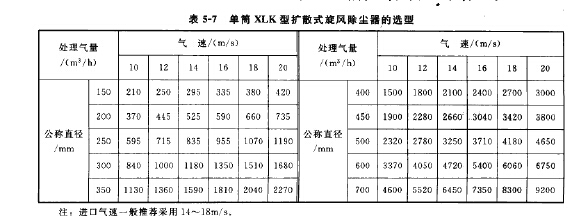

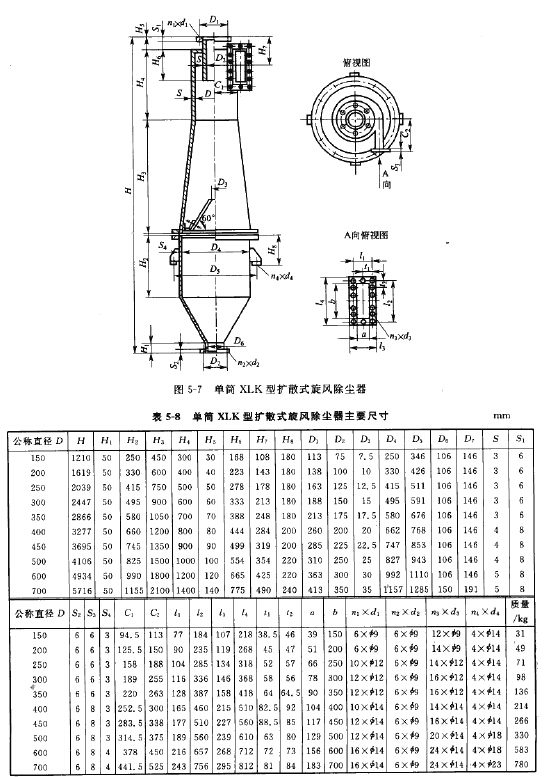

单筒XLK型扩散式旋风除尘器的选型见表5^7，结构尺寸见图5'7和表5-8。
(2)双筒XLK型扩散式旋风除尘器

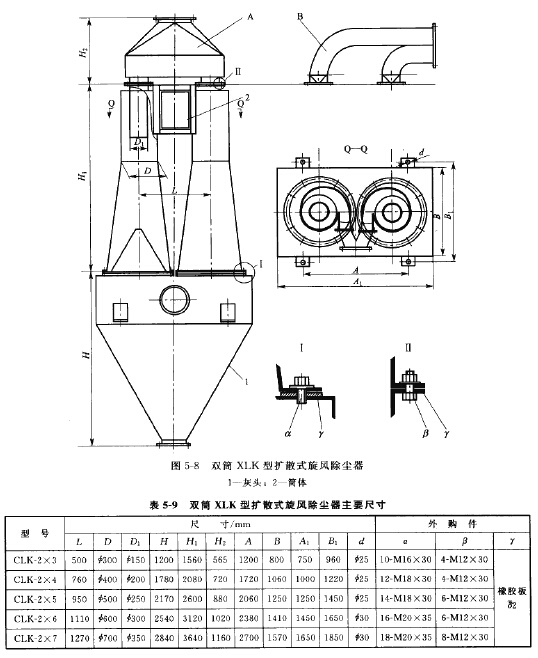

双筒XLK型扩散式旋风除尘器是由两个旋风筒组成，规格有直径为彡300?700imn共5 个。排气口使用两种结构：集气帽A和汇气管86排气口的风速取12?16m/Sfl 双筒XLK型扩散式旋风除尘器的结构尺寸见图5-8和表H
(3)四筒XLK型扩散式旋风除尘器
四简XLK型扩散式旋风除尘器由四个旋风筒组成，有直径为妇00?700mm共5个规格。排气口是一种集气帽结构。排气口的风速取12?16tn/%

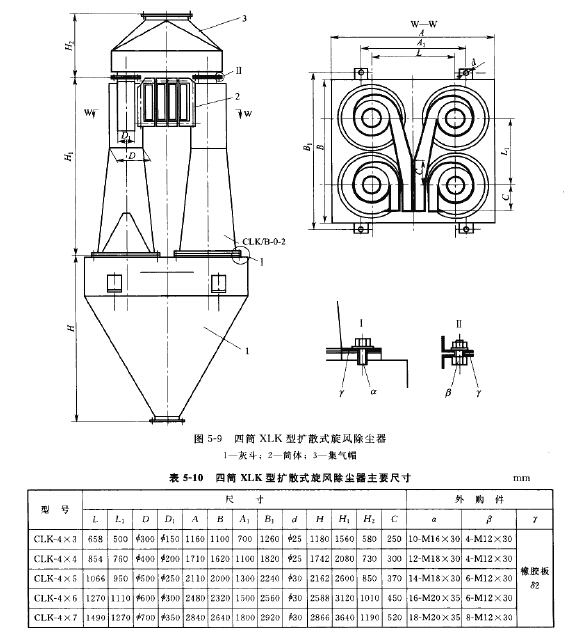

四简XLK型扩散式旋风除尘器的结构尺寸见图5-9和表5-1(^

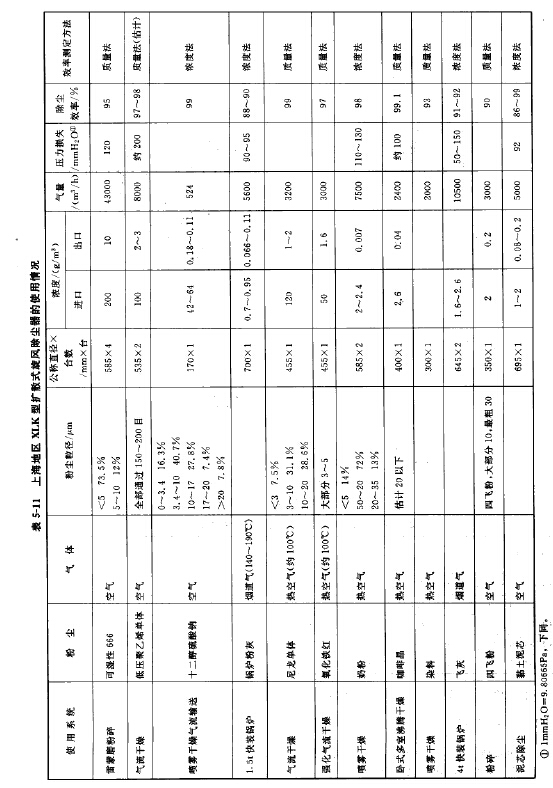

上海地区XLK型扩散式旋风除尘器的使用情況见表5-11。
已知处理气量C?=5000m3/h，空气密度p=1.2kg/m3，允许压力损失A/>=1500Pa,要 求选用XLK型扩散式旋风除尘器。
又
式中
iijX3600 16,5X3600 Fj =ab
矩形进气管宽度，a = lD (D为筒体直径）；
矩形进气管长度，6 = 0. 26DS
Fj=lDX0. 26D=0. 26D2=0. 084 Cn D=0t 57 Cm)
Q=^FiX3600 故 Fj
5000
査表5-7，选用直径为衂00mm的单简XLK型扩散式旋风除尘器。 此时，实际进口气速为
5000
15 (m/s)
3600 0.26X0.62
如选用双筒XLK型扩散式旋风除尘器，则每个除尘器的处理气量为2500m3/h，用上述方 法进行计算得D=400mm，査表5-9,选用直径为扣OOimn的双筒XLK型扩散式旋风除尘器。
