（1）箱体：包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。
（2）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。
（3）灰斗及排灰部分有两种形式：一种为灰斗直接与卸灰阀连接，另一种为灰斗通过输送设备（如螺旋输送机）与卸灰阀连接。
含尘气体进入脉冲除尘器已扩大的灰斗进行预除尘，通过导流板均布于各条除尘滤袋之间，粉尘阻留于滤袋外表面，为使设备阻力不超过1200Pa，高压气体经电磁阀产生脉喷，使气包内压缩空气（0.5~0.7MPa)，由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。使用微机自动控制装置，根据粉尘随意调整清灰周期和脉喷时间，使除尘器在一定的范围内运行。

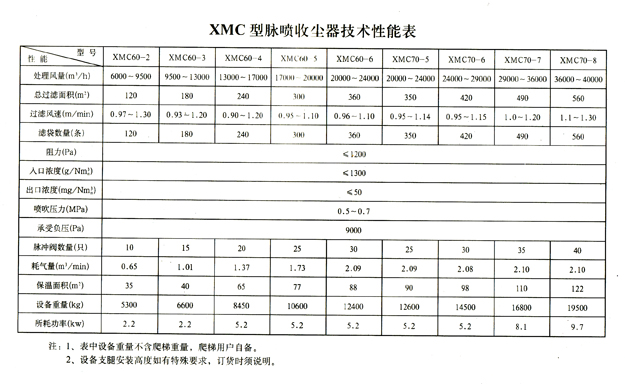

（1）该机组选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值，按略小于技术性能表中的数值为原则，其相对应的除尘器型号，即为所需要的除尘器型号，采用的滤袋根据入口浓度、气体温度、湿度含量确定。
（2）表中的耗气量为工厂集中供气的情况，如单独使用空气机时，实际的耗气量要增大到表中数值的1.5倍。
（3）压缩空气耗气量栏中，所提出的耗气量为该型号设备的大耗气量。
