一、产品概述
GA系列大气清灰布袋式除尘器的特点：清灰系统采用了高频振动加反吹风，反吹风由特殊设计的电动机带动三通阀来实现，电动缸的动作由一套自控系统来控制，于过去采用的脉冲反吹和高压反吹布袋除尘器相比，除大大节省的配套辅助设备的投资以外，还非常显著的降低了电能消耗和设备的运行费用，同时还具有性能稳定可靠、除尘效率高、检修方便、滤袋寿命长等优点。本除尘器广泛用于建材、陶瓷、冶金、粮食、化工、铸造、轻工等行业。

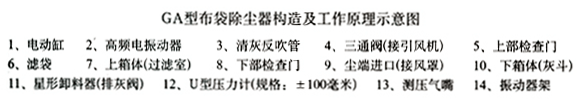

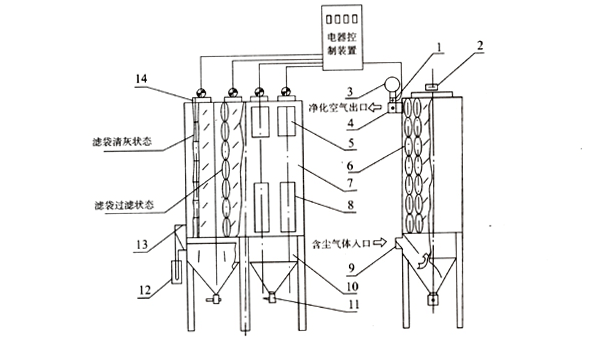

二、工作原理
含尘气体由进气管进入灰斗，再向上经由箱体内的滤袋净化后，由电动三通阀开启的主阀板处排至出气管，出气管的气体再经离心风机，烟囱排入大气中。
随着工作时间的加长，滤袋内壁上粉尘层的厚度逐渐增加，阻力也随之逐渐上升，当阻力升高值达到80～120毫米水柱时，（可通过U型压力计看出），电动缸开动使用电动三通阀的主阀板关闭，付阀板打开，进行反吹清灰。
反吹空气通过电动三通阀进入箱体后，与过滤状态相比反向通过滤袋，与此同时，高频电振器开始动作，使滤袋随这作高频震动。在反吹及高频振动的同时作用下起到清灰的效果（清灰时间是可调的）。清灰结束时高频电振停止振动。电动三通阀主阀板打开，付阀同时关闭，又恢复了正常过滤状态。可以按照需要调整清灰的相邻间隔时间、使各箱体按指定的时间依次序进行清灰。
三、GA型系列大气清灰布袋式除尘器技术性能表
|
序号 |
性能参数 规格 |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
1 |
过滤面积(米2) |
104 |
156 |
208 |
260 |
|
2 |
滤袋数量(条) |
64 |
96 |
128 |
160 |
|
3 |
滤袋规格(直径×长度毫米) |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
|
4 |
设备阻力(毫米水柱) |
|
|
|
|
|
5 |
除尘效率 % |
>99 |
>99 |
>99 |
>99 |
|
6 |
入口含尘浓度(克/米3) |
|
|
|
|
|
7 |
过滤风速(米/分) |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
|
8 |
处理风量(米3/时) |
6240-12480 |
9036-18720 |
2450-24900 |
15600-31200 |
|
9 |
使用温度(℃) |
|
|
|
|
|
10 |
电机总容量(瓦) |
1.34 |
1.71 |
2.68 |
3.05 |
|
11 |
外形尺寸 |
3000×3725 |
3000×4525 |
3000×5325×6640 |
3000×6125×6640 |
|
12 |
设备重量 (公斤) |
6044 |
7189 |
8640 |
9670 |
|
序号 |
性能参数 规格 |
Ⅵ |
Ⅶ |
Ⅷ |
|
1 |
过滤面积(米2) |
312 |
364 |
416 |
|
2 |
滤袋数量(条) |
192 |
224 |
256 |
|
3 |
滤袋规格(直径×长度毫米) |
Φ160×3350 |
Φ160×3350 |
Φ160×3350 |
|
4 |
设备阻力(毫米水柱) |
|
|
|
|
5 |
除尘效率 % |
>99 |
>99 |
>99 |
|
6 |
入口含尘浓度(克/米3) |
|
|
|
|
7 |
过滤风速(米/分) |
1.0-2.0 |
1.0-2.0 |
1.0-2.0 |
|
8 |
处理风量(米3/时) |
18720-37440 |
21840-43680 |
24960-19920 |
|
9 |
使用温度(℃) |
|
|
|
|
10 |
电机总容量(瓦) |
4.02 |
4.39 |
5.36 |
|
11 |
外形尺寸长×宽×高毫米2 |
3000×6925×6640 |
3000×7725×6640 |
3000×8575×6640 |
|
12 |
设备重量 公斤 |
11005 |
11920 |
13601 |
说明:（1）如果含尘浓度低，可以提高过滤风速使用，如果粉尘粒度过细，需降低使用风速，风速的先取好与西重所协商。
（2）滤料材料为涤沦208绒布，也可以根据用户需要，改为其他滤料。
（3）可以根据用户需要组合成更大规格。
