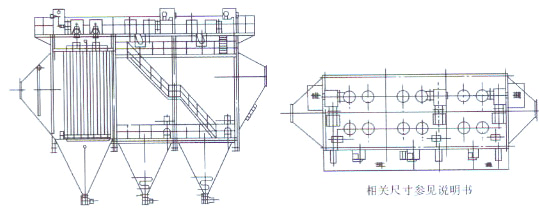

1、XKD、XWD系列电除尘器的参数、结构和外型尺寸见附图。
2、型号表示意义:
例1:(XKD200×3/2)
板卧式框架结构的电除尘器,其流通面积200m2三个电场双室结构。
同极间距300mm/400mm
电场风速(M/s)
|
0.9-1.2
|
除尘器承受负压(Pa)
|
-600~0 |
气体允许温度(℃)
|
≤300
|
设计效率(%)
|
≥99
|
压力损失(Pa)
|
≤300
|
漏风率(%)
|
≤5
|
电场数/室数
|
3电场/单室~3电场/双室
|
电场有效长度(M)
|
C型板、波形板
|
阳极振打形式
|
挠臂锤侧部振打
|
阳极振打形式
|
芒刺线、鱼骨线、锯齿线
|
阴极线形式
|
挠臂锤振打
|
阴极振打形式
|
|
高压电源台数
|
3~6
|
高压电源参数输出电流(A)
|
0.1~1.6/0.1~1.3
|
高压电源参数输出电压(V)
|
60/70
|
项目/型号 | XKD(同极间距300mm) XKD(同极间距400mm) | ||||||||||||
110×3 | 120×3 | 130×3 | 140×3 | 150×3 | 160×3 | 170×3 | 180×3 | 190×3 | 200×3 | 220×3 | 240×3 | 260×3 | |
有效断面积(M2) |
110.6/ 110.6 |
120.2/ 120.2 |
131.4/ 130.2 |
141.8/ 141.8 |
150.2/ 150.2 |
159.6/ 160.7 |
169.0/ 170.2 |
181.3/ 190.4 |
190.4/ 190.4 |
200.0/ 200.0 |
221.2/ 221.2 |
240.4/ 240.4 |
262.9/ 260.4 |
处理风量×104(M3/h) |
39.6~ 47.5 |
43.2~ 51.8
|
46.8~ 56.1 |
50.4~ 60.4 |
54~ 64.8 |
57.6~ 69.1 |
61.2~ 73.4 |
64.8~ 77.7 |
68.4~ 82 |
72~ 86.4 |
79.2~ 95 |
86.4~103.6 |
93.6~
|
阳极板总有效面积(M2) |
8847 |
9615 |
10516 |
11347 |
12019 |
12765 |
13521 |
14504 |
15237 |
16005 |
17694 |
19230 |
21033 |
设备外形尺寸长×宽×高(M) |
24.9 ×12.43 ×20.35 |
24.9 ×12.43 ×21.35 |
24.9 ×13.363 ×21.25 |
24.9 ×14.9 ×20.65 |
24.9 ×14.9 ×21.35 |
24.9 ×16.5 ×21.45
|
24.9 ×16.5 ×22.15 |
23.9 ×22.5 ×19.05 |
23.9 ×24.1 ×18.55 |
23.9 ×24.1 ×19.45 |
24.9 ×24.15 ×20.55 |
24.9 ×24.15 ×21.55 |
24.9 ×25.75 ×21.55 |
