DMF-Y淹没式电磁脉冲阀

DMF-Y淹没式电磁脉冲阀

淹没式电磁脉冲阀,淹没式脉冲阀
产地:河北省泊头市交河开发区
厂家:河北阔海环保工程有限公司
电话:0317-8041118  业务QQ:点击这里给我发消息

DMF-Y淹没式电磁脉冲阀详细内容

DMF-Y淹没式电磁脉冲阀 一、用途

  电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。
  DMF-Y型电磁脉冲阀为淹没式阀(亦称嵌入式阀),它直接安装在分气箱上,具有更好的流通特性。压力损失有所下降,适合于气源压力较低的工作场合。

二、工作原理

  膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片组件紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
  脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移,阀后气室放气孔打开,后气室迅速失压,膜片组件后移,压缩空气通过阀输出口喷吹,电磁脉冲阀处于“开启”状态。
  脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片组件紧贴阀的输出口,电磁脉冲阀又处于“关闭”状态。

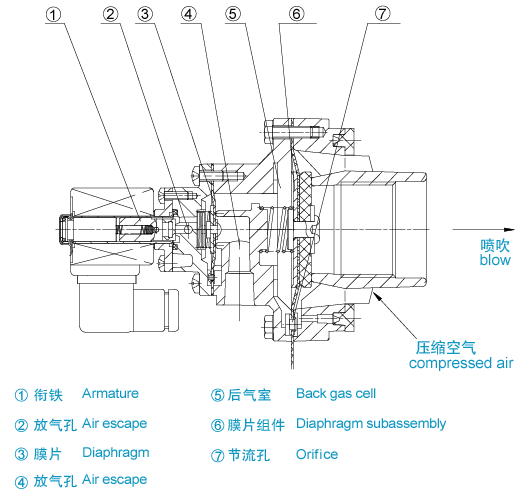

图1 内部结构图

淹没式电磁脉冲阀结构图


三、型号含义

DMF
-
Y
-
X
-
S
-
X




电磁脉冲阀

淹没式

公称通径

双膜片

温度等级
(1.2.3)


四、型号规格

型号规格选择表
序号
型号规格
公称通径
膜片数
出气口连接形式

重量

Inch
mm
1
DMF-Y-25
1"
25
1
G 1"
0.8kg
2
DMF-Y-40S
1 1/2"
40
2
G 1 1/2"
1.2kg
3
DMF-Y-50S
2"
50
2
60

2.5kg

4
DMF-Y-62S
2 1/2"
62
2
75
3.0kg
5
DMF-Y-76S
3"
76
2
89
3.7kg
6
DMF-Y-90S
3 1/2"
90
2
102
5kg
7
DMF-Y-102S
4""
102
2
114
5.65kg
出气口连接管外径公差:+0.22~+0.44


五、技术指标

工作压力
0.2MPa-0.6MPa
工作介质
清洁空气
电压
DC24V
AC110V
AC220V
电流
0.8A
0.46A
0.23A
温度等级


1
2
3
-25℃~ 80℃
-25℃~ 150℃
-25℃~ 230℃
-13℉~176℉
-13℉~302℉

-13℉~446℉

空气相对湿度
≤85%
膜片寿命

喷吹100万次或三年


六、材质说明

阀体
ADC12铝合金
卡簧
304不锈钢
先导组件
430FR不锈钢等材料
膜片
进口丁腈橡胶*
弹簧
321不锈钢
紧固件

302不锈钢

  *全部选用优质的进口成品膜片,膜片组件在制造过程中全部检查,合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。


七、结构尺寸 (点击浏览)

八、安装方法 (点击浏览)

九、特别提示 (点击浏览)

十、常见问题 (点击浏览)
