电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-ZM型电磁脉冲阀是与“Z”系列相同的直角阀，适用于气包与除尘器喷吹管的安装连接，其进出口二端带有安装用的固定螺母，使安装和使用更为方便。
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

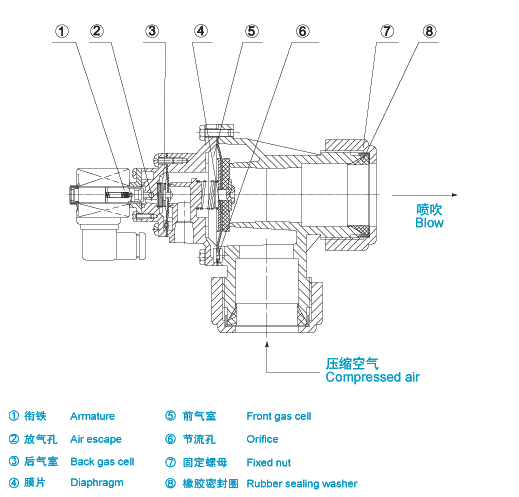

内部结构图
|
DMF
|
-
|
Z
|
-
|
M
|
-
|
X
|
-
|
S
|
-
|
X
|
|
电磁脉冲阀
|
|
直角式
|
|
二端带
固定螺母 |
公称通径
|
|
双膜片
|
|
温度等级
(1.2.3) |
|
序号
|
型号规格
|
公称通径
|
膜片数
|
进气口尺寸
|
出气口连接形式
|
重量 |
|
|
Inch
|
mm
|
||||||
|
1
|
DMF-ZM20
|
3/4"
|
20
|
1
|
27
|
27
|
0.9kg
|
|
2
|
DMF-ZM25
|
1"
|
25
|
1
|
34
|
34
|
1.3kg
|
|
3
|
DMF-ZM40S
|
1 1/2"
|
40
|
2
|
48
|
48
|
2.0kg
|
|
工作压力
|
0.4MPa-0.6MPa
|
||
|
工作介质
|
清洁空气
|
||
|
电压
|
DC24V
|
AC110V
|
AC220V
|
|
电流
|
0.8A
|
0.46A
|
0.23A
|
|
温度等级
|
1
|
2
|
3
|
|
-25℃～ 80℃
|
-25℃～ 150℃
|
-25℃～ 230℃
|
|
|
-13℉～176℉
|
-13℉～302℉
|
-13℉～446℉ |
|
|
空气相对湿度
|
≤85%
|
||
|
膜片寿命
|
喷吹100万次或三年 |
||
|
阀体
|
ADC12铝合金
|
|
卡簧
|
304不锈钢
|
|
先导组件
|
430FR不锈钢等材料
|
|
膜片
|
进口丁腈橡胶*
|
|
弹簧
|
321不锈钢
|
|
紧固件
|
302不锈钢 |
| *全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。 | |
