(1)结构特点

环隙喷吹脉冲袋式除尘器的结构特点是具有环隙引射器和双膜片脉冲阀。

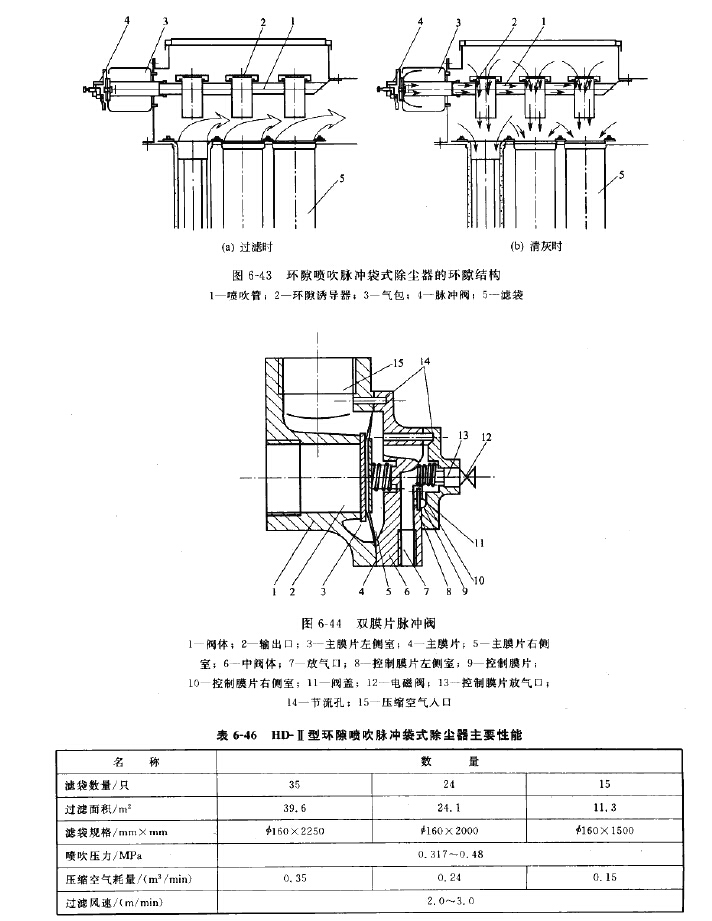

环隙引射器是由带连接套管环形通道的上体，与起喷射管作用的下体组成，上、下 体之间有一环形缝隙，如图6-43所示。滤袋清灰时，压缩空气由环形缝隙喷出，从而在 引射器上部形成一真空圆锥，诱导二次气流。二股气流冲击振动滤袋，将滤袋上的粉尘 吹落下来。

双膜片脉冲阀具有主膜片和控制膜片。如图6-44所示。主膜片面积大，作用于主膜片 两侧的压力差也大，因此，要开启主膜片，必须先开启控制膜片，以消除压力差。双膜片结 构工作可靠.抗干扰性强。

(2)系列规格

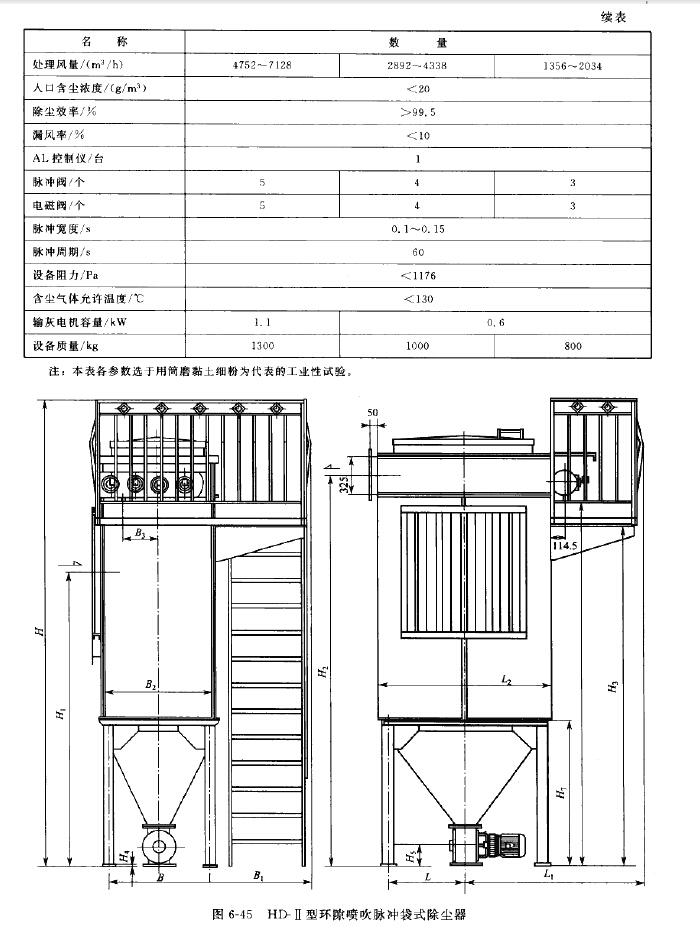

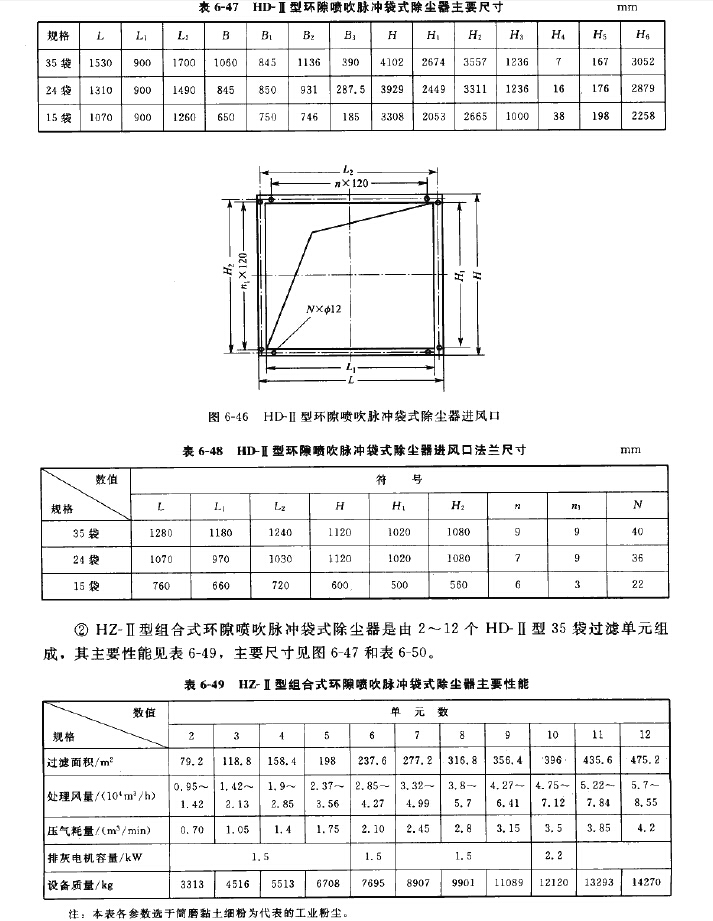

①HD-II型环隙喷吹脉冲袋式除尘器系列规格有35袋、24袋和〗5袋三种，其主要性 能见表6-46，主要尺寸见图6-45和表6-47，进风口法兰尺寸见图6-46和表6-48。

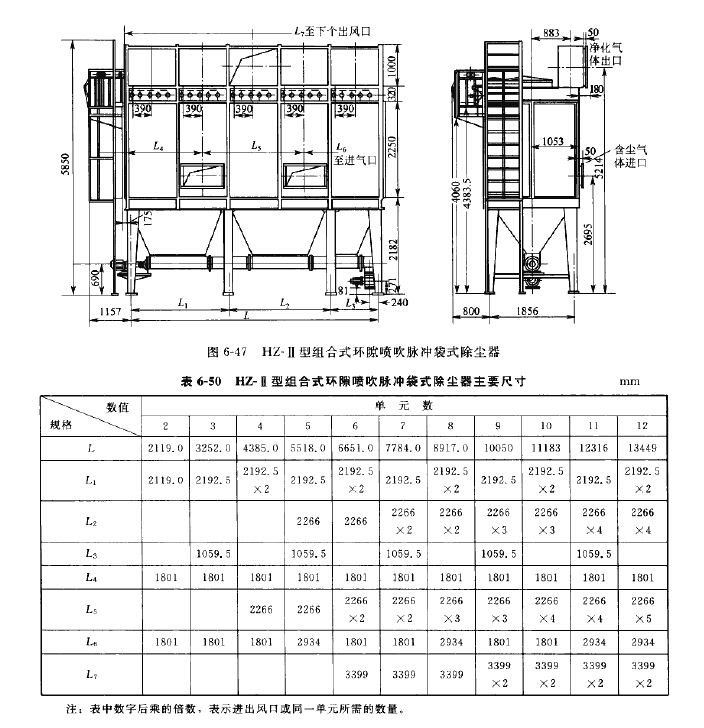

②HZ-II型组合式环隙喷吹脉冲袋式除尘器是由2?12个HI>n型35袋过滤单元组 成，其主要性能见表6-49,主要尺寸见图6-47和表6-50。
